1. Giriş Çıkış Hücresi

2. Sekonder dağıtım sistemleri için geliştirilmiş hücre tipleridir. Giriş-çıkış trafo koruma ve kumanda ünitesi olarak kullanılır. Kesici akım trafosu ve sekonder koruma röleleri vasıtası ile sistem koruması sağlanmaktadır.

3. Sekonder Dağıtım Sistemi

Tüketicilerinin kullandığı enerji seviyesini taşıyan dağıtım sistemi parçasıdır. Düşürücü trafoların çıkış tarafından alınan enerji şehir içi kullanıma uygundur. Bu sistemlerde 400(faz-faz) / 230(faz-nötr) V olacak şekilde enerji iletimi sağlanır. Sekonder dağıtım sisteminin kapsamı şekilde görülen 4,5 ve 6 (Şekil 1) doğrultusunu içine alır.

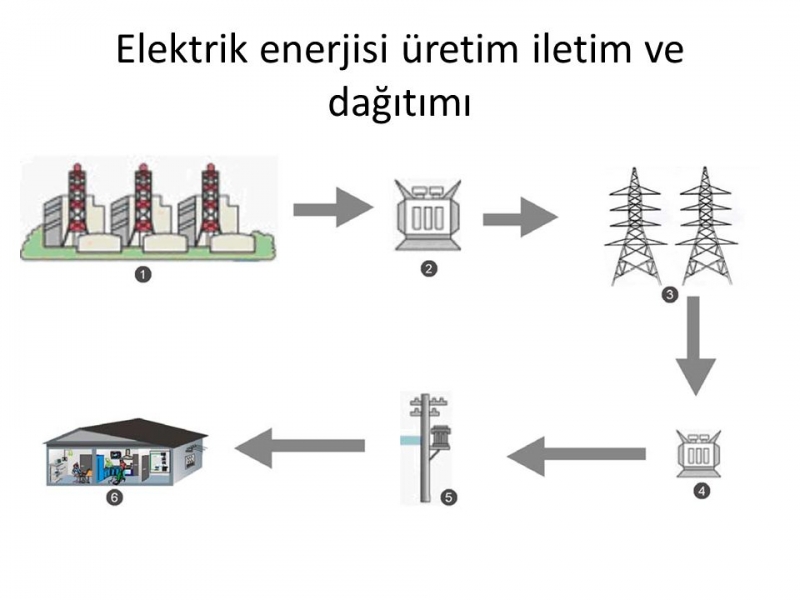

Şekil 1. Elektrik Enerjisi Üretim, İletim ve Dağıtımı

1. Sekonder Koruma Rölesi

Akım trafolarının sekonder çıkışlarına bağlı olan koruma rölesidir. İhtiyaca göre devre elemanlarını devreye alır ya da çıkarır. Faz-faz ve faz-toprak kısa devreleri durumunda oluşacak ani akımlara karşı reaksiyon gösterir. Ekranlı (Şekil 2) olanlarından akım değerleri takip edilebilir.

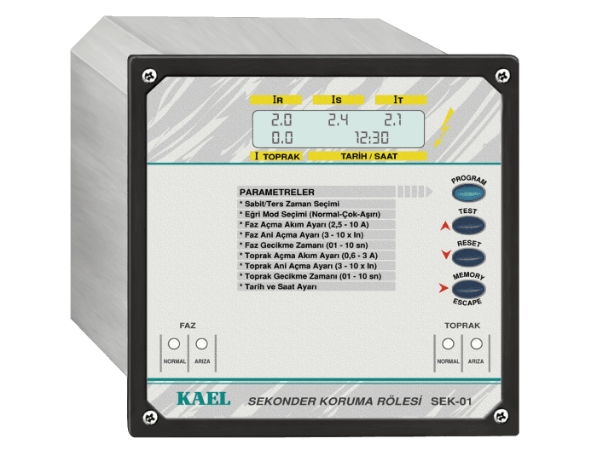

Şekil 2. Sekonder Koruma Rölesi (KAEL Marka)

1. Hava Yalıtımlı Hücre

Hava yalıtımlı hücreler orta gerilim dağıtım sistemlerinde (36 kV’a kadar) kullanılmak üzere tasarlanmıştır. Hücrenin dayanıklılık testleri gerekli ortamlarda yapılmış olup istenilen standartları sağlayacak şekilde tasarlanmıştır. Opsiyonel olması sebebiyle içerisine (kesici, ayırıcı vb.) çeşitli komponentler koyulabilir. Metal muhafazalı olduğu için sağlamdırlar.

1. SF6 Gazlı Ayırıcılı Hücre

İçinde opsiyonel olarak istenebilen SF6 gazlı ayrıcı bulunan giriş çıkış hücresidir. SF6 gazlı ayırıcı, mühürlü basınç sistemi ile kapatılmış SF6 gazı ortamında bulunmaktadır. Üretimde 1,5 bar basınçta SF6 gazı doldurulup, gaz kaçırmaz şekilde piyasaya sunulurlar. Uzunca bir süre gaz takviyesi ihtiyacı gerektirmez.

2. Yük Ayırıcılı Hücre

Ana bara üzerindeki enerjinin ölçümü yapılmaktadır. Enerjinin ücretlendirildiği uygulamalarda kullanılan akım ve gerilim trafoları mühürlü olması gereklidir.

1. Mühürleme

Elektrik Piyasası Tüketici Hizmetleri Yönetmeliğine göre devre elemanlarına dışarıdan yapılan müdahaleyi önlemek amacıyla mühür ile ölçü düzeneğini kontrol altına alma yöntemidir.

3. Yük Ayırıcılı Giriş Çıkış Hücresi (36kV)

Sisteme enerji giriş-çıkışı, yük altında açma-kapama yapabilmek amacıyla kullanılır. Giriş enerjisini açıp kapamaya yarar. Sekonder dağıtım sistemleri için geliştirilmiştir. Ana bara üzerindeki enerjinin ölçümü bu hücrelerle yapılır. SF6 gazlı ayırıcısı ve gerilim indikatörüne sahiptir. 36kV’a kadar Orta Gerilim hatlarının giriş-çıkışlarında (Şekil 3) kullanılır.

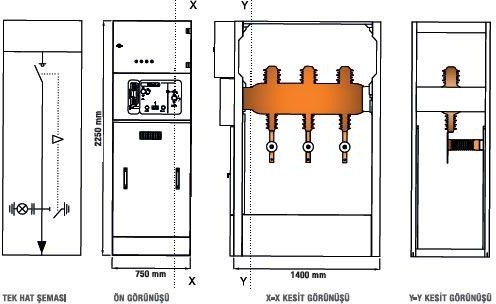

Şekil 3. PNL 36-01 Yük Ayırıcılı Giriş-Çıkış Hücresi (PANEL Marka)

1. Gerilim indikatörü

Orta gerilim tesislerinde sistemde enerji olup olmadığına anlamamızı sağlayan basit sinyal (Şekil 4) lambasıdır.

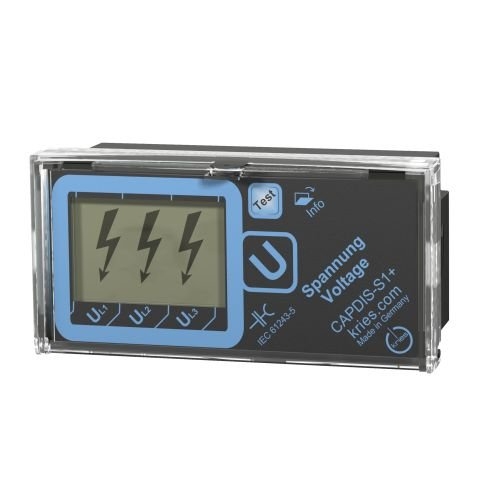

Şekil 4. Gerilim İndikatörü (Kries Marka)

1. Çalışma Prensibi

2. İlk olarak hücre kapısı kapatılır.

3. Toprak ayırıcısı açılır.

4. Yay kurulur.

5. Yük ayırıcısı kapatılır.

6. Gerilim göstergesinin yandığı kontrol edilir.

7. Yapısı

• Bara bağlantı bölümü

• Anahtarlama ve kablo bağlantı bölümü

• Mekanizma bölümü

• Alçak gerilim bölümü

Kullanım Alanları

• Orta Gerilim Dağıtım Sistemleri

• Jeneratör Binaları

• Endüstriyel Tesisler

• Enerji Üretim Santralleri

• Transformatör Binaları

• Organize Sanayi Bölgeleri Dağıtım Merkezleri
