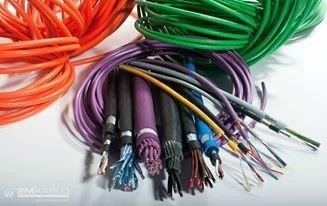

Sinyal veya enerji iletmek için geliştirilmiş, otellerden fabrikalara, alışveriş merkezlerinden apartmanlara kadar geniş kullanım alanına sahip kablolardır. Temel görevleri elektrik enerjisini veya
elektriksel işareti iletip iki elektrik cihazını birbirine bağlamaktır. Bir ekipmanın fonksiyonlarını kontrol etmek için düşük voltajlı sinyallerin dağıtımını yaparlar. Sinyal kablolarının enerji iletkenleri yapanlar ile aynı tavada ya da kanalda döşenmesi büyük bir yanlıştır.
KULLANIM ALANLARI
Kontrol kablolarının çok çeşitli ve yaygın kullanım alanları vardır. Basit ev aletlerinden, büyük otomasyon sistemlerine ya da endüstriyel uygulamalarda kullanım alanı bulunuyor. Otomasyon sistemlerinin kullanıldığı sanayi tesislerinde, telekominikasyon alanında, petrol, gaz, enerji ve maden gibi alanlarda kullanılırlar.
Bir tesis içinde kullanım alanlarını inceleyecek olursak;

Öncelikle şalt, kontaktörler, alarmlar, röle gibi güç kontrol paneli araçlarını birbirlerine bağlamak için kullanılırlar. Esneklikleri, küçük kablo çapları, geniş sıcaklık aralıkları (-30°C'den, +70°C'ye), güneş ve su dayanımlarının iyi olması ve kılıf çeşitliliği kumanda kablolarının kullanım alanlarını çoğaltmaktadır.
Yukarıda bahsedilen kullanım alanlarına ek olarak, taşıtlarda, beyaz eşyalarda, güneş enerjisi üretim kontrollerinde, ses sistemlerinde, ölçü aletleri ve ofis makinalarının kontrol sistemlerinde kumanda kabloları kullanılmaktadır.

Otomobillerde : Isıtıcı ve klima kontrolü, koltuk ayarlama, kaput ve yakıt kapağı açma kapama, vites kolu, fren ve debriyaj kontrol kabloları
Havacılık sektöründe; kapı kontrolleri, acil durum sistemleri gibi uçak içi ve alan uygulamaları Klima Kontrol; klima ve ısıtıcı gaz kontrolleri
Yapı İşlerinde; Ağır makinelerde, küçük makinalarda ve taşıyıcı sistemlerin kontrollerinde Ofis ve Medikal Cihazlarda; ses sistemlerinde alarm sistemlerinde
Robotik Sistemlede; itme çekme kontrolleri
PLC Kontrollü Ekipmanlarda; otomasyon sistemlerinde kısacası hayatın her alanında kullanım alanlarına sahiptir.
KONTROL KABLOLARININ YAPISI
Kontrol kabloları yapısından genellikle bükülü iletkenler kullanılırken darbelerden ve iklim şartlarından koruyucu PVC veya HFFR yalıtkanla izole edilir. Ekranlı ve ekransız tipleri vardır. Ekranlama dış elektriksel etkilere karşı koruma sağlar.

Kumanda (Kontrol) Kablolarının Yapıları;
İletken; Bükülü çok telli tavlı bakır en çok kullanılan iletken tipidir.
İzole Tipi; Kullanım alanına göre farklı izole yapıları mevcuttur. En çok karşılaşılanlar PVC, PE, HFFR ve PUR'dur.
Büküm Şekli; Çift (per), üçlü, dörtlü damarların bükümü şeklinde kullanılırlar.
Kullanım Şekli; Yer altı, kanal veya tepsilerde kullanım ya da havai hatlarda kullanıma olanak sağlar.
Ek Yapı Seçenekleri; Dolgulu, dolgusuz, çelik zırhlı, bantlı ve ekranlı seçenekleri vardır. Genel olarak 300/500 V çalışma gerilimi, 0,14 mm2’ den 2,50 mm2’ kesite kadar değişen kesitlerde PVC, HFFR veya PUR yalıtım malzemesi kullanılır.
Kılıf: PVC, HFFR, PE, PUR
KONTROL KABLOLARININ ÖZELLİKLERİ
+Enerji taşımazlar.
+Düşük voltajlı sinyallerin dağıtımını yaparlar.
+İki cihaz arasında elektriksel işareti iletirler.

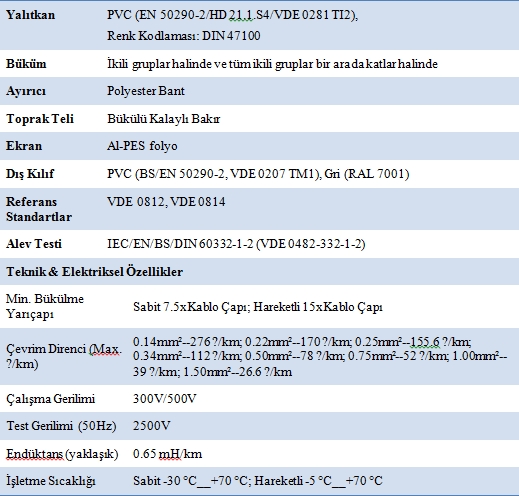

ÖRNEK BİR KUMANDA KABLOSU ÖRNEK TABLOSU AŞAĞIDAKİ GİBİDİR.

KABLOLARIN DÖŞENMESİ
Kablo ve çevresini yangının yayılmasını önlemek için kablolar yanıcı maddelerin üzerine döşenmemelidir. Döşeme sırasında kabloyu çekmek için bütün iletkenler bir araya getirilip çekme klemensi ile birbirine bağlanmalıdır. Kablolar gerekmedikçe üst üste serilmeyecek eğer zorunlu ise gerekli kurallara uyularak en yüksek gerilimli kablo en alta serilmelidir.

ALÇAK ve ORTA GERİLİM KABLOLARINDA YALITKAN CİNSLERİ ÖZELLİKLERİ
Günümüzde termoplastik yalıtkanlı kablolar kullanılmaktadır. Termoplastik yalıtkanlar PVC ve
polietilendir. Saf PVC çok sert ve kırılgan olup ısı karşısında kararsız yapı gösterir. Soğukta darbelere karşı hassas bir malzemedir.PVC içine yumuşatıcı yağlar, stabilizatörler ve dolgu maddeleri
karıştırılarak kablo yalıtkanı olarak kullanılır hale getirilir.
Polietilen, saf olarak kullanılabilen, karbon ve hidrojen bileşiği parafin sınıfında bir malzemedir. Bazı tekniklerle işlenerek değişik özellikte polietilen yalıtkanlar elde edilir. Aşağıda kablolarda kullanılan yalıtkan cinsleri verilmiştir.
PROTODUR
Alçak ve orta gerilim kablolarında kullanılan PVC bazlı özel bir termoplastik yalıtkan maddedir. Termoplastik yalıtkanlar, belirli sıcaklık aralığında tekrarlanabilir olarak soğuma ile sertleşen ve ısınma ile yumuşayan, yumuşadığında dış etki olmaksızın şekil değiştirmeyen ve yalıtkanlık özelliğini koruyan plastiklerdir.
PROTOTHEN-X
 Yüksek yalıtım özelliğine sahip saf polietilenin çeşitli yöntemler uygulanarak, çapraz
 bağlanmasıyla elde edilen, mekanik özellikleri geliştirilmiş termoset yalıtkan malzemelerdir.
 Termoset yalıtkanlar yüksek sıcaklıklarda erimez ve deforme olmazlar.
PROTOLON
Etilen-propilen dien monomer kauçuk (EPDM)’tan imal edilmiş ozona, oksijene, havaya ve ışığa dayanıklı düşük sıcaklıklarda esnekliğini koruyan, sıcaklıkla şekil
değiştirmeyen yüksek yalıtım özelliği gösteren çapraz bağlı elastomer tip yalıtkandır. Alçak ve orta gerilimlerde kullanılan bu yalıtkanlar koronadan etkilenmezler.

KOAKSİYEL KABLOLAR
Koaksiyel kablo radyo frekansta kullanılan bir kablo türüdür. Kablonun kesit alanı iç içe 4 maddeden meydana gelir. En içte canlı hat, yani sinyali taşıyan hat vardır. Bu uç di elektrik sabiti yüksek bir yalıtkan ile çevrelenmiştir. Yalıtkanların çevresinde iletkenlerden oluşan bir örgü vardır. Koaksiyel
kablo elektriksel gürültünün yoğun olduğu çevre koşullarında kullanılan bakır kablo çeşididir. Ağların çoğunda bakır kullanılmasının sebebi bakırın elektrik akımına karşı olan düşük direnci sinyallerin daha uzağa taşınmasına imkan sağlar. Koaksiyel kablolar yüksek kapasitans değerine sahiptirler.
Koaksiyel kabloların uygulama alanları Televizyon, CATV, telefon ağları ve yere alan ağlarıdır.
NEDEN KULLANILIR
Bu kablolar uzun mesafeli telefon ağlarında kullanılır. Ancak bu alandaki yerini fiberoptik kablolara ve uydu sistemlerine bırakmıştır. Günümüzde televizyon ve kamera sistemlerinde kullanılmaktadır.
Televizyon, telefon ve radyoların yüksek frekanslı sinyallerinin iletiminde kullanılır. Yüksek frekanslardaki analog sinyallerin taşınmasında oldukça verimlidir. Bükümlü tellerden 80 kat daha hızlı bilgi iletim kapasitesine sahiptir. Bant genişliği yüksektir. Elektriksel gürültü ve darbelere karşı daha fazla koruma sağlar. Hem analog hem de dijital sinyalleri taşır.
KOAKSİYEL KABLO ÇEŞİTLERİ

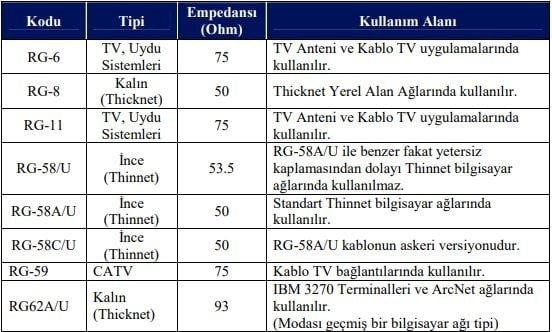

Koaksiyel kablo tipleri kendi RG kodlarına sahiptir. Koaksiyel kabloda önemli olan kablonun empedansı ya da omajıdır. Bu empedans kablonun belirli bir uzunlukta elektrik akımına karşı gösterdiği dirençtir. Koaksiyel kablolar dıştan bakıldığı zaman birbirlerine çok benzerler, ama yakından bakınca üstünde RG kodunu ve empedansı görülür.

Kalın Koaksiyel Kablo (Thick Coax-10Base5)

Kalın koaksiyel kablo yaklaşık 1 cm kalınlığında, Ethernet ağlarında kullanılmakta olan kablodur. Sarı bir kılıfı bulunduğu için “Yellow Ethernet” (Sarı Ethernet) olarak da isimlendirilir. IEEE standartlarında kalın koaksiyel kablo “10Base5 Ethernet” olarak kabul edilir. Buradaki “10” kablonun 10 Mbps hızında veri transferi yapabildiğini, Base kablonun Temel Bant veri transferi için kullanıldığını, “5” ise
kablonun 500 m uzunluğa kadar veri transferi yapabildiğini anlatır. Bu koaksiyel kablolar iç iletkeni nemden korumak için fazladan bir dış koruyucu plastik tabakaya sahiplerdir.

İnce Koaksiyel Kablo (Thin Coax-10Base2)

İnce ethernet kablosu olarak da bilinen bu kablolar RG-58/U sınıfında yer alırlar ve ethernet sinyallerini taşımak için kullanılırlar. En fazla 200 metre uzunluğunda kullanılabilen bu kablolar 50Ω
empedansa sahiplerdir. IEEE bu kabloyu 10Base2 ethernet olarak nitelendirmiştir. Burada farklı olan sondaki “2”dir. Bu rakam bu kabloların 185 m (kabaca 200 m) menzillerinin olduğunu anlatır. Bu
kablolar siyah kılıflıdır. Bundan dolayı bir diğer isimleri de “BlackEthernet”dir. İnce koaksiyel kablonun çapı yaklaşık 0.64 cm’dir. Bu çap kabloyu kalın koaksiyel kablodan daha esnek ve daha kolay
kurulabilir duruma getirmiştir.

Genel Amaçlı Koaksiyel Kablolar Çift Ekranlı Koaksiyel Kablolar
Bu koaksiyel kablolarda iç yalıtkanın iki adet üst üste dış iletkeni vardır. Çift ekran kullanılması, dayanım ve aşınma direncinin arttırılması içindir. Bu tip kablolarda elektromanyetik gürültü büyük ölçüde azalır.

Çift Eksenli Koaksiyel Kablo

Bu koaksiyel kablolarda iç yalıtkanları olan iki iç iletkenin ortak bir ekran ile kaplanması ile elde edilir.

Üç Eksenli Koaksiyel Kablo

Bu kablolar, iç içe olan ve birbiriyle yalıtkan tabaka ile ayrılmış sırayla bir iç iletken ve iki dış iletkenden meydana gelir.

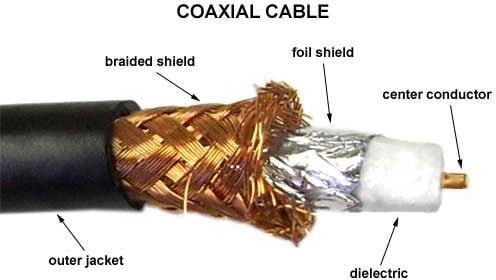

KOAKSİYEL KABLOLARIN YAPISI
Koaksiyel kablolarda merkezde bulunan iletken bakır, bakırın dışında da yalıtkan bir tabaka ile
kaplanmıştır. Tabakanın üzerinde alüminyum veya bakır örgülü bir zırh ile kaplanır. Zırh üzerinde ise yalıtkan bir plastik dış kaplama vardır. Koaksiyel kablonun bu yapısı, merkezdeki iletken üzerinde
taşınan sinyalin, elektriksel gürültülerden etkilenmesini önler.

Koaksiyel kablo içindeki elektromanyetik radyasyona karşı bir bariyer görevi yapan yoğun metal
koruyucu, içteki kablonun etrafında esnek bir silindir meydana getirir. Bu bariyer içteki kablonun iki şekilde yalıtılmasını sağlar.

+ Parazite neden olabilen elektromanyetik alandan kabloyu korur ve içteki kablonun üretmiş olduğu elektromanyetik alandan diğer kabloların etkilenmemesini sağlar.

+ Merkezde bulunan kablo, dıştaki koruyucu tarafından devamlı aynı biçimde ve uzaklıkta korunduğu için, paralel döşemelerde köşelerdeki kıvrımlardan ya da bükülmelerden etkilenmez.

Koaksiyel kablo elektromanyetik kirliliğin çok fazla olduğu alanlarda düşük güçte sinyalleri iletmek için geliştirilmiş bir kablo çeşididir. Çok değişik koaksiyel kablo tipleri vardır. Bilgisayar ağlarında
tekrarlayıcı gerektirmeden UTP ya da STP kablolara göre daha uzun mesafelerle iletişim
sağlayabilirler. Koaksiyel kablolarda veriler merkezde bulunan tel taşınır iç iletken tel ile dış iletken tel genel itibari ile aynı büyüklükteki akımları zıt yönde taşırlar. Uygulama alanına göre, koaksiyel
kabloların yapısal bileşenleri olan iç iletken, dış iletken ve dış yalıtkan malzemeleri için farklı çeşitler vardır. Bu çeşitler üç en temel grupta toplanır:

+ İç iletkene göre koaksiyel kablolar

+ Dış iletkene göre koaksiyel kablolar

+ Plastik dış kaplamaya göre koaksiyel kablolar

İç İletkene Göre Koaksiyel Kablolar

Koaksiyel kablolarda veri iletimi iç iletken aracılığıyla sağlanır.

Saf Bakır İletkenler

Saf bakır iletkenler, iç iletken olduğu koaksiyel kablolar, kapalı devre televizyon sistem tesisatlarında kullanılır. Saf bakır iletkenler, bakır kaplı çelik iletkenlere göre sinyalde daha az hat kaybı ve bozulmaya sahiptir. Saf bakır yumuşak bir madde olduğu için hareketli kullanımlarda iç iletkende
kopmalar oluşur. Bundan dolayı tesisatlarda bu tip iç iletkene sahip koaksiyel kablolar sabitlenerek kullanılır.

Sarmallı İletkenler

Sarmallı koaksiyel kablolarda iç iletken çok fazla ince saf bakır telin birbiriyle sarılması sonucu elde edilir. Tek parça saf bakırın sahibi olduğu tüm avantajlara sahip ve bir hayli da esnektir.

Bakır Kaplı Çelik İletkenler:

Bu tür koaksiyel kablolar dayanım gerektiren alanlarda kullanılır. İç iletken çelik olduğu için kırılmalara karşı mukavemetlidir.

Dış İletkene Göre Koaksiyel Kablolar

Bu koaksiyel kablolarda dış ortamda meydana gelen elektromanyetik parazit ve radyo frekans etkilerini engellemek için kullanılır.

Örgülü Kaplama İletkeni

Bu kaplama sayesinde iletkenlerde alüminyum, bakır-kalay alaşımı ve saf bakırdan meydana gelen iletken şeritler iç içe geçecek biçimde bir araya getirilir ve dış iletken elde edilir.

Alüminyum Folyo Örgü Kaplama İletkeni

Bu tür koaksiyel kablolar daha çok CATV tesisatlarında kullanılır. Dış iletken %100 alüminyum folyodan meydana gelir. TV bağlantılarında tv koaksiyel kablo (tv coaxial cable) kullanılır.

Dört Katlı Kaplama İletkeni

Örgü kaplama iletkeniyle alüminyum folyo iletkeninin sıra ile bir araya getirilip dört kat meydana getirilmesiyle elde edilir. Elektromanyetik parazit etkisinin yüksek olduğu ortamlarda kullanılıyor.
Plastik Dış Kaplamaya Göre Koaksiyel Kablolar

Koaksiyel kablolarda dış plastik kaplamanın çevre ile kablo arsında ısı elektriksel yalıtım görevi yapar.
Plastik dış kaplama çeşitleri ortam sıcaklığı ve elektriksel dayanım özelliklerine göre meydana getirilmiştir.

PVC
Koaksiyel kablolarda bu tür dış yalıtkan bulunmaktadır. PVC dış yalıtkanlar ortam sıcaklığının -40 ile
+80 Cº arasında olduğu alanlarda kullanılır.
Polietilen

Elektriksel yalıtkanlığı çok yüksek olan bu malzemeden yapılan dış yalıtkanlar ortam sıcaklığının -55 ile
+85 Cº olduğu alanlarda kullanılır.

Florlu Etilen Propilen

Kimyasal ve ısıya olan dayanıklılığı çok iyi olan bu maddeden yapılan dış yalıtkanlar, -50 ile +200 Cº derece sıcaklığı olan yerlerde kullanılır.
