Redresörler diğer adıyla doğrultucular bir ya da daha fazla diyot yardımıyla alternatif akımı (AC) doğru akıma (DC) dönüştüren cihazlardır. Kısaca DC güç kaynakları da diyebiliriz.

İçerisindeki diyota AC akım veya gerilim uygulandığında pozitif yarı Cycleda diyot ileri yönlüdür ve akımı geçirir. Ama gerilim negatif Cycleda iken diyot akımın geçişini engeller.

Böylelikle sadece pozitif yönde akım geçişi olduğundan akım doğrultulmuş olur ve DC akım elde edilir. Redresör çalışma prensibini daha iyi anlamak için yarım ve tam dalga doğrultucularını bilmeliyiz.

Yarım Dalga Doğrultucu :

Bir diyot ile yapılan doğrultucudur. Alternatif akım geriliminin yalnızca bir dalga giriş formu doğrultulur. Dalganın pozitif ya da negatif yarı tarafı geçerken diğer yarısı engellenir. Giriş dalga formunun yalnızca yarısı çıkışa ulaştığından dolayı güç transferinde kullanılması verimsizdir.

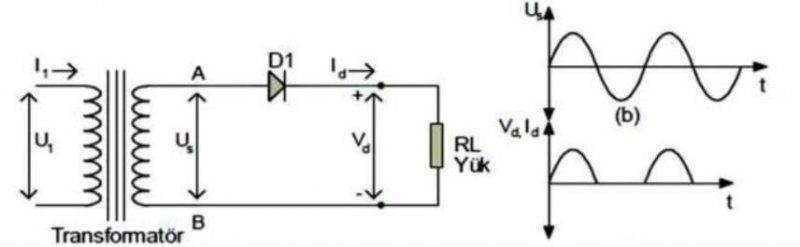

Şekil 1: yarım dalga doğrultucu devresi

Tam Dalga Doğrultucu :

İki diyot ile yapılan doğrultucudur. Alternatif akım gerilimini doğru akım gerilimine kayıpsız olarak dönüştürür. Hem pozitif hem de negatif giriş dalga formundan faydalanır ve verimliliği arttı

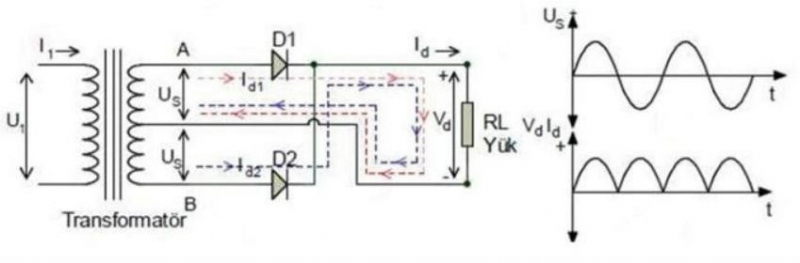

Şekil 2: tam dalga doğrultucu devresi

Köprü Tipi Tam Dalga Doğrultucu :

Dört adet diyotun köprü şeklinde bağlanması ile oluşur. Her transformatör ile kullanılması ve tam dalga doğrultması yapması avantajlarıdır.

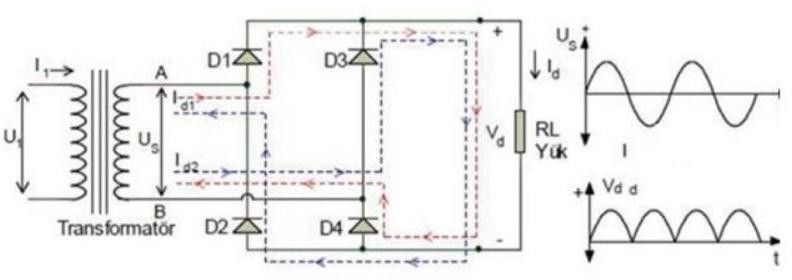

Şekil 3: köprü tipi tam doğrultucu devresi

Akü redresör grubu farklı redresör modellerinden oluşan ürün grubudur. Redresörler sistemde yer alan aküleri şarj eder.

Akü redresör grubu çalışma prensibi şu şekildedir ;

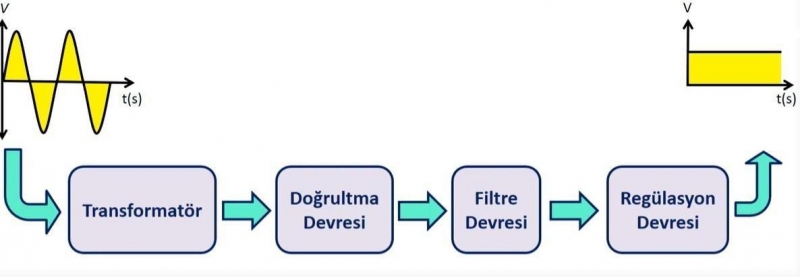

Şekil 4: Akü redresör çalışma

Şebekelerimizde AC gerilimi dolaşmaktadır. Transformatörlerle gerilim 220 V a düşürülür. Düşen gerilim doğrultma işlemi yapılarak alternatif akımdan doğru akıma dönüştürülür.

Filtreleme işleminde kondansatör kullanılır. Kondansatör DC ile kullanırken gerilimi kısa süreliğine depolamaktadır. Kondansatörün şarj ve deşarj özelliğinden faydalanarak gerilimi doğru akıma yaklaştırır. Regülasyon işleminde istenilen gerilime uygun voltaj regülatörü kullanılmalıdır. Voltaj regülatörü de belirli aralıktaki gerilimi sabitlemek için kullanılır. Bu voltaj regülatörü sayesinde de kondansatör çıkışındaki gerilimde bu küçük dalgalanmalar ortadan kaldırılarak dümdüz bir DC gerilim elde ederiz. Dönüştürme oranı daha yüksek olan bir transformatör kullanılarak çıkış gerilimini arttırabiliriz.

Yüksek gerilim tesislerinde 24, 48 veya 104 voltluk doğru gerilimler kullanılmaktadır. Bu gerilimlerini karşılamak için aküler redresöre seri bağlanmalıdır. Akü kapasitesinin arttırılması için aküler paralel bağlanmaktadır.

Akü Redresör Grubu Kullanım Alanları :

*Trafo köşkleri

*Enerji üretim, iletim ve dağılım merkezleri

*Acil aydınlatma ve güvenlik sistemleri

*Güneş, rüzgar, jeotermal enerji santralleri

*Petrol ve doğalgaz endüstrisi

*Yardımcı DC besleme gerilimi istenen tüm uygulamalar
